전기 접지 방식 정리

전기 설비에서 접지(Grounding)는 감전 사고와 전기적 손상을 막기 위한 가장 기본적인 안전 조치야. 접지 방식은 국제 기준에 따라 TT, IT, TN-C, TN-C-S, TN-S로 나뉘고, 각각의 방식은 쓰임새가 달라.

---

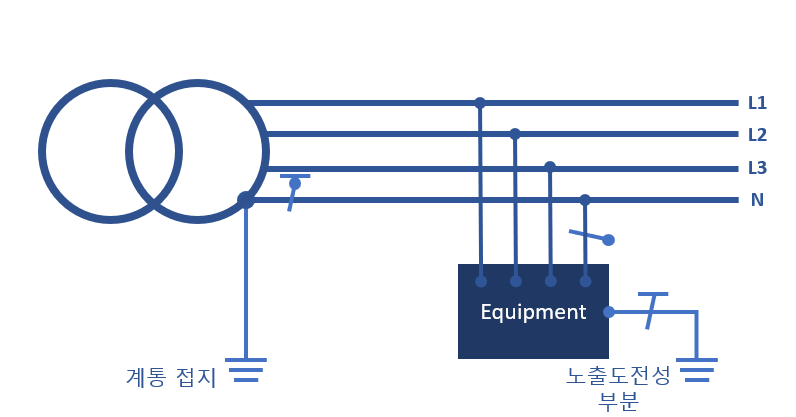

1. TT 방식 (Terra-Terra)

특징

• 전원 측 중성점(N)은 접지
• 사용자 측 PE는 별도 접지 (전원과 사용자 접지 분리)

장점

• 구조가 간단해서 외부 설비나 농촌에서 많이 사용
• 고립된 전원에서도 사용 가능

단점

• 접지 저항에 따라 위험 발생 가능
• 누설전류에 민감

---

2. IT 방식 (Isolated-Terra)

특징

• 전원 측 중성점(N)은 접지 안 하거나 고저항 접지
• 사용자 측 PE는 별도 접지

장점

• 1차 고장 발생 시에도 전원 유지 가능 (중단 없음)
• 병원, 발전소, 중요 설비에 적합

단점

• 절연 감시 장비 필요
• 설비 비용과 관리가 복잡



---

3. TN-C 방식 (Terra-Neutral Combined)

특징

• 중성선(N)과 보호선(PE)이 PEN선으로 결합
• 변압기부터 사용자 설비까지 하나의 도체로 구성

장점

• 설치가 간단하고 경제적

단점

• PEN선 단선 시 위험 (감전, 화재)
• 전자장비나 통신기기에는 부적합

---

4. TN-C-S 방식 (Combined-Separated)

특징

• 초기에는 TN-C 방식으로 공급되다가,
• 사용자 측에서 PEN선을 N과 PE로 분리

장점

• 초기 배선은 단순, 사용자 측에서 안전성 확보
• 경제성과 안정성을 모두 고려한 방식
• 국내 아파트나 상가에서 많이 사용됨

단점

• PEN 분리 지점 관리가 중요
• PEN선 손상 시 여전히 위험 존재



---

5. TN-S 방식 (Terra-Neutral Separated)

특징

• 처음부터 N과 PE가 완전히 분리돼 있음
• 변압기에서 두 도체로 나뉘어 있음

장점

• 가장 안정적이고 노이즈에 강함
• 정보통신, 의료 장비 등 민감한 시스템에 적합

단점

• 배선 복잡, 설치 비용 높음

---

접지 방식 요약 비교표

방식중성점(N)PE와의 관계장점단점용도

TT	접지	N과 PE 분리	구조 단순	접지 저항 의존	농촌, 임시 설비
IT	절연 또는 고저항 접지	PE 별도	고장에도 전원 유지	관리 어려움	병원, 발전소
TN-C	접지	N과 PE 결합 (PEN)	설치 간단	단선 시 위험	산업 시설
TN-C-S	접지	초기 PEN → 이후 분리	실용적	분리 지점 중요	아파트, 상가
TN-S	접지	N과 PE 완전 분리	안정성 최고	비용 높음	전산실, 민감 설비



---

접지 방식은 설비의 용도, 환경, 안정성 요구 수준에 따라 달라져야 해.
전기 안전은 비용보다 더 중요한 가치니까, 꼭 환경에 맞는 접지 방식을 선택하고 주기적으로 점검하는 게 좋아.
