차단기의 동작 책무

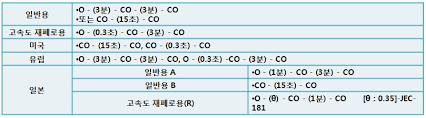

전기 설비에서 차단기는 단순한 스위치가 아니다.
정확히 말하면, 사고 상황에서도 전력을 ‘안전하게’ 끊어주는 장치다.
차단기가 없거나 제 역할을 못 하면, 단락사고 하나로 변압기, 배전반, 케이블, 사람까지 전부 위험해진다.

이번 글에서는 차단기의 동작 책무를 한 단계 더 깊이 들어가서
정격 운전, 고장 상황, 보호계전기 연동, 계통 내 역할, 시험 기준까지 실무적으로 정리해본다.

---

1. 정상 운전 상태에서의 동작 – 전력 흐름 제어

설비가 정상적으로 운영 중일 때 차단기의 역할은 단순하다.

• ON/OFF 개폐 기능
  • 유지보수, 점검, 부하 변경 시 수동으로 회로를 개방하거나 폐쇄한다.
  • 예를 들어, 특정 기계만 교체할 때 해당 차단기만 열어 회로를 안전하게 끊을 수 있다.
• 정상 부하 전류 통전
  • 부하 전류가 정격 내에서 흐를 때, 차단기는 아무 동작도 하지 않고 전류만 흘려준다.
  • 이때 전류나 전압 값은 **계기(전류계, 전압계)**를 통해 모니터링됨.

---

2. 고장 상황에서의 동작 – 차단기의 본질

고장 시 차단기는 그 진짜 역할을 수행한다.
이건 단순히 회로를 '끊는' 수준이 아니라, 고장 전류(수천~수만 암페어)를 안전하게, 빠르게, 완전히 차단하는 작업이다.

① 과전류(Overcurrent) 시

• 부하 증가, 기계 고장 등으로 전류가 정격의 1.5배~3배 수준으로 증가
• 차단기 내 열동 요소(thermal element) 혹은 **전자 트립(Electronic Trip Unit)**이 감지 후 일정 시간 후 차단

② 단락(SC, Short Circuit) 시

• 예: 전선 피복 손상, 설비 내부 접촉 불량 → 수천 암페어 급 단락 전류 발생
• 차단기 내부의 **전자석 차단 장치(magnetic trip)**가 빠르게 동작 → 0.01~0.1초 내 회로 차단

③ 지락(Ground Fault) 시

• 접지되지 않아야 할 도체가 대지와 접촉 → 감전 위험
• ELB, RCBO, GFR 계전기 등과 연동되어 지락 전류 탐지 후 차단

---

3. 계전기 연동 – 자동 보호 시스템의 핵심

고압 설비에서는 차단기가 단독으로 판단하지 않는다.
**보호계전기(Relays)**가 설비 이상을 먼저 감지하고, 트립 신호를 차단기에 전달해 자동 차단이 이루어진다.

주요 보호 계전기 종류와 기능:

계전기 종류기능연동 장비

OCR (Over Current Relay)	과전류 감지	VCB, ACB
GOC (Ground Over Current)	지락 사고 감지	VCB
UVR (Under Voltage Relay)	저전압 감지 후 차단	발전기 계통
OGR (Over Ground Relay)	고저항 접지 시스템 감시	대형 설비
EOCR (Electronic Over Current Relay)	모터 보호용	MCC, 모터 제어반



실제로 한 공장에서 OCR 세팅이 너무 늦게 돼 있어서,
차단기는 나중에야 트립됐고 그 사이 배전반 케이블이 타버린 적 있음.
계전기 세팅값은 반드시 실제 부하 조건에 맞게 설정해야 한다.

---

4. 차단기의 구조적 동작 – 내부 메커니즘

① 열동 트립(Thermal trip)

• 과전류가 일정 시간 이상 흐르면, 바이메탈이 열에 의해 휘어짐 → 기계적 트립 스위치 작동

② 자기 트립(Magnetic trip)

• 단락 시 순간적으로 큰 자기장이 발생 → 자석이 강제로 스위치 당김 → 차단기 개방

③ 전자식 트립(Electronic trip unit)

• 전자 회로로 실시간 전류 모니터링 → 설정값 초과 시 자동 차단
• 고급형 MCCB나 ACB에 주로 사용됨

---

5. 시험 및 인증 기준

설치된 차단기가 정상인지 확인하려면 다음과 같은 시험이 필요하다.

필수 시험 항목:

• 정격차단용량 시험 (Breaking Capacity Test)
  • 해당 전류 크기에서 정상 차단 가능한지 시험
• 트립 시간 시험
  • 단락, 과전류, 지락 상황에서 얼마만에 동작하는지 확인
• 절연 내력 시험
  • 절연 파괴 없이 고전압 인가 가능한지 테스트
• 접촉 저항 시험
  • 접점 간 전기 저항 확인 → 과열 예방

이런 시험들은 대부분 **공장 출하 시 성적서(COC, Test Report)**로 제공되며, 고압 장비는 설치 전후 현장 시험도 별도로 수행함.

---

6. 차단기의 계통 내 위치 정리

구분위치사용 차단기 종류

수전설비	수전반 내 VCB	VCB (고압)
변압기 보호	변압기 전/후단	VCB, ACB
배전반	메인 브레이커, 피더	ACB, MCCB
분전반	소형 부하 회로별	MCB, RCBO, ELB
모터, 펌프	MCC 내 회로	EOCR, MCCB



---

7. 실제 현장 사례 요약

• 단락 전류 계산 없이 설치된 MCCB가 용량 초과로 미차단 → 화재
• VCB 계전기 설정 오류로 과전류 발생 후 트립 지연 → 변압기 파손
• RCBO 미설치로 지락 사고 감지 실패 → 인명 사고 발생

---

마무리

차단기는 회로를 ‘끊는’ 장비가 아니라, 설비 전체를 보호하는 마지막 방어선이다.
정격에 맞는 차단기 선정, 계전기 연동 세팅, 현장 점검까지 철저해야 한다.
설비가 커질수록 차단기 한 개의 실패가 수천만 원, 혹은 사람의 생명으로 이어질 수도 있다.
