CTD (Capacitor Trip Device) ?

처음에 단선도(SLD) 보다가 "CTD → ACB CONTROL" 이렇게 써있길래 좀 당황했거든.
“CTD? 그거 냉동기 보호 장치 아니었나?”
근데 알고 보니까, 여기서 말하는 CTD는 전혀 다른 거더라고.

---

CTD = Capacitor Trip Device

정식 명칭은 Capacitor Trip Device,
한마디로 말하면 차단기(ACB, VCB 등)를 정전 시에도 떨어뜨릴 수 있게 해주는 장치야.

보통 ACB나 VCB 같은 고압 차단기는 **트립코일(Trip Coil)**을 전기로 작동시키는데,
정전이 되면 당연히 전기가 없으니까 트립코일이 작동을 못 해.

근데 이럴 때 설비를 계속 물고 있으면 진짜 위험하지.
그걸 막기 위해 CTD가 있는 거야.



---

어떻게 작동하냐면?

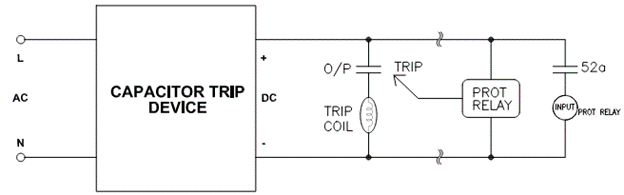

CTD는 내부에 다음 같은 구조로 돼 있어.

1. AC 전원이 들어오면
2. 내부에서 AC를 DC로 정류해서
3. 콘덴서에 전기를 충전해둬
4. 그리고 정전이 발생하면, 그 콘덴서에서 전기를 방출해서
5. 트립 코일을 작동시켜서 차단기를 떨어뜨림

쉽게 말해서, 비상시에도 차단기가 떨어지게 해주는 마지막 보험 같은 존재야.



---

진짜 필요한 장치야?

완전 필요하지. 실제로 내가 참여했던 현장 중에,
정전 상황에서 차단기가 안 떨어졌던 사고가 있었는데,
CTD 콘덴서가 노후돼서 방전이 제대로 안 됐던 거야.

그때 이후로는 현장에서도 CTD를 꼭 점검 항목에 넣어두고
주기적으로 교체 또는 상태 확인하라고 지시했었어.

---

정리해보면

• CTD = Capacitor Trip Device
• 정전 시에도 차단기(ACB, VCB 등)를 트립시키기 위한 장치
• 내부에 AC → DC 정류기 + 콘덴서 충전 회로 포함
• 정전되면 콘덴서가 DC 전기를 방출해서 트립코일 작동
• 트립 실패 방지용 백업 전원장치

---

헷갈리는 개념 하나 정리

참고로, 냉동기 보호용으로 쓰는 CTD = Condenser Trip Device도 있어.
그건 콘덴서 압력이나 유량 이상 있을 때 냉동기를 정지시키는 장치고,
이번 글에서 말한 CTD는 전기실이나 수전반 쪽에서 쓰는 전원 차단용 장치야.

같은 CTD지만 용도가 완전 다르니까, 단선도 볼 땐 문맥 잘 보자.
