차단기 명판 의미-전기설비의 핵심 정보

전기실 가면 전면에 뭔가 숫자랑 기호들 꽉 찬 '명판(이름표)' 같은 거 본 적 있을 거야?
그게 바로 차단기 명판이고, 그냥 장식이 아니라 설비의 전기적 성능과 용도를 한눈에 보여주는 정보야.

나도 처음 현장 갔을 때는 “뭐 이렇게 숫자가 많지?” 싶었는데, 하나하나 이해하고 나니까 설비가 보이더라고.
오늘은 차단기 명판에 적힌 항목들의 의미를 쉽게 정리해볼게.

---

차단기(Breaker)란?

일단 기본부터.

차단기는 말 그대로 전기를 '차단'하는 장치야.
전기설비나 배선에 과전류, 단락(쇼트), 지락 등이 발생했을 때, 회로를 강제로 끊어서 보호해주는 장비지.

보통 배전반, 분전반, 전기실에 많이 설치돼 있고,
주요 종류로는 MCB, MCCB, ACB, VCB, GIS 등이 있어. (전압·용도 따라 다름)

---

명판? 꼭 봐야 해?

명판은 설비에 대해 “이 차단기는 어떤 조건에서 안전하게 작동하는지”를 알려주는 스펙표야.

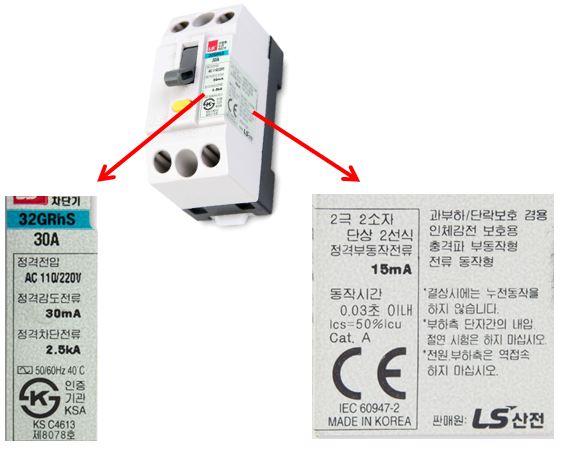

보통 전면부나 측면에 금속 명판으로 붙어있고, 다음과 같은 정보들이 적혀 있어.



---

차단기 명판 주요 항목 & 의미 정리

항목명의미 설명

정격전압 (Rated Voltage)	이 차단기가 사용할 수 있는 최대 전압. 예) 380V, 400V, 6600V 등
정격전류 (Rated Current)	정상적으로 흘릴 수 있는 최대 전류. 예) 100A, 400A, 1000A 등
차단전류 (Breaking Capacity)	고장 시 최대로 끊을 수 있는 전류. 예) 25kA, 50kA → 너무 높으면 아크 못 끊음 위험!
주파수 (Hz)	사용 가능한 전원 주파수. 보통 50Hz 또는 60Hz
극수 (Pole)	차단기가 제어하는 선의 수. 예) 3P → 3상, 4P → 3상+N선
정격차단시간 (Breaking Time)	고장 시 전류를 끊기까지 걸리는 시간. 빠를수록 좋음 (보통 ms 단위)
제조사 & 모델명	제품 식별용. 규격 확인에 필수
KS 또는 IEC 인증	국제 규격 충족 여부. KS C 8321 같은 표시



---

예시로 보는 명판 해석



MCCB MODEL: HYUNDAI HGM100

RATED CURRENT: 100A

RATED VOLTAGE: 600V

BREAKING CAPACITY: 25kA (AC 50/60Hz)

POLE: 3P







이건 무슨 말이냐면:

• 이 차단기는 **3상용(3P)**이고,
• 최대 600V 전압에서 100A까지 안정적으로 전류를 공급할 수 있고,
• 고장 시 최대 25,000A까지 차단 가능하다는 뜻이야.

---

왜 명판 확인이 중요할까?

1. 설계할 때 차단기 용량 산정 기준
   • 부하 전류가 80A인데 100A 차단기 쓰는 게 맞는지 판단하려면 정격전류 확인해야지.
2. 고장 전류 계산 후 차단기 선정
   • “만약 단락전류가 30kA인데, 차단기 최대차단전류가 25kA면?” → 절대 안 됨. 화재 위험
3. 현장 유지보수 시 교체 기준
   • 같은 전류라도 전압이나 차단능력이 다른 제품 끼면 큰 사고 남.

---

명판만으로 부족한 정보?

내부 트립곡선, 시간-전류 특성, 전자식/열자기식 여부는 명판에 잘 안 적혀있고,
**제품 매뉴얼이나 카탈로그(PDF)**를 따로 봐야 돼.
그래서 현장 엔지니어나 전기기사는 명판 + 도면 + 회로도 전부 체크하는 습관이 필요해.

---

마무리

차단기 명판은 단순한 ‘라벨’이 아니야.
설비를 안전하게 운전하고, 고장에 대응하기 위한 핵심 정보가 들어 있는 기술 데이터지.
실무자는 명판 하나로 해당 설비가 어떻게 작동하는지, 문제가 뭔지 판단할 수 있어야 하고,
전기기사 준비 중인 사람도 기출문제에 ‘정격차단전류’, ‘극수’, ‘정격전류’ 자주 나와.

이제 전기실 들어가서 명판 보면 그냥 지나치지 말고, 한 번씩 읽어보는 습관 들이자.
공사 설계할 때도, 유지보수할 때도 큰 도움이 될 거야.
