연선과 표피 효과: 왜 굵은 전선은 다 연선으로 만들까?

전기 공부하거나 전선 자주 다루는 사람들은
**"연선"**이라는 말을 자주 들을 거야.
그리고 이 연선과 관련해서 항상 따라붙는 개념이 바로 **표피 효과(Skin Effect)**야.

이 글에서는 표피 효과가 뭐고,
왜 연선이 그걸 해결하는지
쉽게 정리해볼게.



---

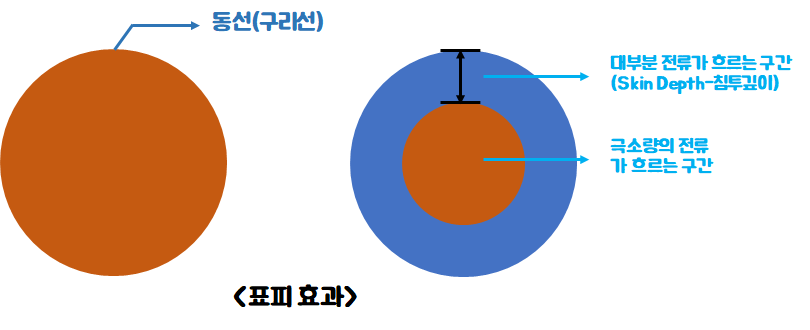

1. 표피 효과(Skin Effect)가 뭐냐면?

전기가 도체(전선) 안에서 흐를 때,
고주파일수록 전류가 전선의 중심부보다는 겉면(표면)에 몰려 흐르는 현상을 말해.

이걸 '표피 효과'라고 부르고,
주파수가 높을수록 중심부에는 거의 전류가 안 흐르고
표면 가까이만 전류가 몰려서 흐름.

---

2. 왜 이런 현상이 생길까?

전류가 흐르면 자기장이 생기고,
그 자기장이 다시 전류의 경로에 영향을 주는 거야.

고주파일수록 자기장 변화가 더 크기 때문에,
결국 도체 내부보다 외부를 중심으로 전류가 흐르게 되는 구조가 되는 거지.

---

3. 표피 효과가 생기면 어떤 문제가 생기냐?

• 전선 중심부는 거의 전류 안 흐르는데도, 크기는 그대로라 비효율적임
• 전류가 흐르는 부분이 줄어들어서 실제로는 저항이 더 커짐
• 발열도 커지고, 에너지 손실도 많아짐

그래서 특히 고주파 전류(예: 인버터, 통신용 케이블, 고압전기) 쓸 때
이 현상이 무시 못 할 수준이 됨.

---

4. 그래서 ‘연선’을 쓰는 거야

연선은 뭐냐면,
가느다란 구리선 여러 가닥을 꼬아서 만든 전선이야.
즉, 하나의 굵은 전선 대신에 얇은 전선 여러 가닥이 같이 있는 구조지.

이렇게 하면 표피 효과로 전류가 표면으로만 몰릴 때,
가느다란 각각의 가닥 표면을 더 많이 확보하게 되는 거지.

결국:

• 전류가 흐를 수 있는 유효 면적이 커짐
• 저항도 줄고, 열도 덜 남
• 유연성도 좋아서 설치도 쉬움

특히 대전류, 고주파 사용하는 상황에서는 연선이 훨씬 유리함.

---

5. 실무에서 어떻게 쓰이냐?

• 고압 케이블 (HV 전력선) → 대부분 연선 구조
• 인버터나 모터 구동선 → 고주파 전류 때문에 반드시 연선
• 통신용 케이블, 고속 신호선 → 표피 효과 줄이려고 편조선 구조 채택
• **자격증 시험(전기기능사, 전기기사)**에서도 이 개념 종종 나옴

---

6. 표피 깊이(Skin Depth)라는 것도 있음

참고로 전기공학적으로는
**표피 깊이(δ, 델타)**라는 개념으로 수치화도 해.
공식은 이거야:



δ = √(2ρ / (ωμ))





여기서

• ρ: 도체의 저항률
• ω: 각진동수 = 2πf
• μ: 도체의 투자율

주파수가 높아질수록 δ가 작아짐 → 더 얕은 곳으로만 전류가 흐른다는 뜻.

---

마무리

항목내용

표피 효과	고주파일수록 전류가 도체 표면에 집중됨
문제점	중심부 비효율, 저항 증가, 발열
해결책	연선 구조로 표면 면적 확보
적용 사례	고압 전력선, 인버터 케이블, 통신선
수식 참고	δ = √(2ρ / (ωμ))
