보호계전기란? 종류별 기능과 ANSI 번호까지 한눈에 정리

전기설비 공부를 하다 보면 반드시 나오는 개념 중 하나가 바로 **보호계전기(Protection Relay)**야.
이건 단순한 전기 부품이 아니라, 설비를 사고로부터 보호해주는 핵심 장치라고 보면 돼.

이번 글에서는 보호계전기의 정의부터 종류, 역할, 그리고 ANSI 표준 계전기 번호까지 상세히 정리해볼게.



---

1. 보호계전기란?

보호계전기란 전기회로나 설비에 이상이 생겼을 때 그 상황을 감지하고, 차단기 등에 신호를 보내 회로를 차단하거나 경보를 울리는 장치야.
쉽게 말해서 전기설비의 센서이자 감시자, 그리고 비상 정지장치 역할까지 하는 보안 시스템인 셈이지.

---

2. 보호계전기의 주요 기능

• 감시(Monitoring): 전류, 전압, 주파수, 접지상태 등 측정
• 판단(Judging): 이상 여부를 판단하고 기준값과 비교
• 동작(Actuation): 이상 발생 시 차단기 또는 경보장치에 신호 전송

---

3. 보호계전기의 종류와 ANSI 번호 정리

전 세계적으로 보호계전기의 기능은 ANSI(미국국가표준협회) 표준에 따라 번호로 구분돼.
이 번호는 도면, 회로도, 시방서 등에서도 자주 등장하니까 꼭 익혀두면 좋아.

보호계전기 명칭기능 설명ANSI 번호

과전류계전기 (OCR)	정격 이상의 전류가 흐를 때 차단기 트립	50 (순시), 51 (한시)
지락과전류계전기 (OCGR)	접지 이상에 따른 전류 이상 감지	50G, 51G
과전압계전기 (OVR)	설정값 이상으로 전압이 높아졌을 때 동작	59
저전압계전기 (UVR)	전압이 지나치게 낮아졌을 때 차단 동작	27
역전력계전기 (RPR)	발전기가 부하가 되는 역전류 감지 (역전력 차단)	32
주파수계전기 (OFR/UFR)	설정 주파수 범위를 벗어났을 때 동작	81H (고), 81L (저)
차동계전기 (DGR)	변압기나 발전기 내부 고장 감지 (차동전류 감지)	87
지락계전기 (GR)	지락 전류 감지 (접지 누설)	64, 50N, 51N
역상계전기	상순서가 바뀌었을 때 감지	46
정지전압계전기	전압이 완전히 정지한 상태를 감지	27S
절연감시장치 (IMD)	절연저항이 낮아질 경우 경보	별도 분류, 주로 병행 사용
리클로저 제어계전기	자동 재폐로 기능 제어	79



---

4. 한시 vs 순시 계전기 차이

• 순시동작 계전기 (Instantaneous, 50번 등)
  설정값을 넘는 순간 바로 동작함
  예: 대단락 사고에 즉시 반응
• 한시동작 계전기 (Time Delay, 51번 등)
  일정 시간 이상 설정값 초과 시 동작
  예: 과부하 지속될 경우 동작

---

5. 보호계전기가 설치되는 주요 위치

• 변압기 1차측, 2차측
• 발전기 메인라인
• 고압 배전반 및 수배전 설비
• 고출력 전동기
• 고압 수용가 메인 차단기 전후단

---

6. 디지털 보호계전기의 발전

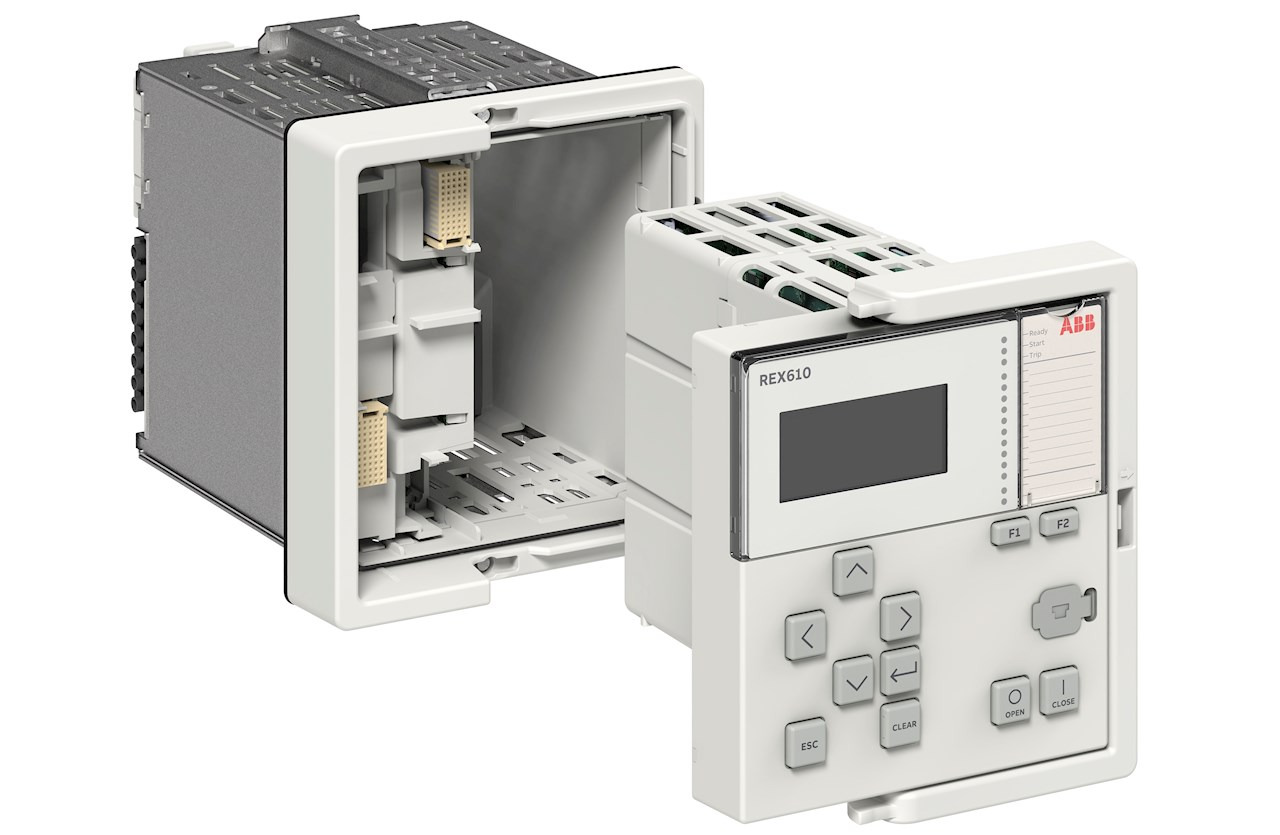

과거에는 단순 아날로그 방식이었지만, 요즘은 디지털 마이크로프로세서 기반 계전기가 대세야.
이런 계전기는 단순 보호뿐 아니라 다음 기능들도 포함해.

• 기록 (Event Log)
• 통신 (Modbus, Ethernet 등)
• 원격제어
• 멀티 계전 기능 (한 기기에서 여러 보호기능 담당)

---

7. 전기기사·산업기사 대비 팁

• 51, 59, 27, 32, 87, 64 등 주요 번호는 기출에 자주 나옴
• 보호계전기 설정값 계산 문제 (한시특성, 동작시간 비교 등)도 자주 출제됨
• 회로 보호계통도, 2차회로도 해석 시 ANSI 번호 이해가 기본이야

---

8. 마무리 정리

보호계전기는 전기설비의 사고를 미리 감지하고,
필요 시 차단기 등을 동작시켜 설비를 보호하고 인명사고를 방지하는 핵심 장치야.

번호로 정리된 ANSI 계전기 번호는 도면에서도, 자격증에서도, 실무에서도 자주 쓰이니까
하나씩 익혀두면 전기계통 이해도가 훨씬 좋아질 거야.
